Каркас безопасности, описание элементов.

17-09-2013 08:11
1143
Рейтинг:

1

Голосов 1
Размер шрифта: A A A A

Интересная статья об элементах современного каркаса безопасности и их функций.

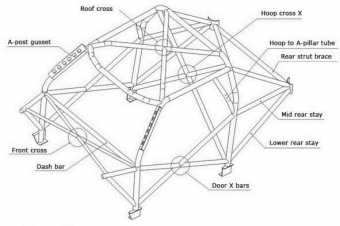

A-post gusset – вставка для соединения каркаса и передней стойки кузоваДанная вставка обеспечивает необходимую прочность при установке каркаса – вставка вваривается вдоль трубы каркаса и приваривается к передней стойке кузова – конструкция образует единое целое.

Dash bar – поперечная труба под панелью приборов Увеличивает жёсткость и прочность каркаса при боковых ударах.

Door X bars – Х-образные усилители дверного проёма Значительно увеличивает прочность и жёсткость дверного проёма при боковых ударах

Front cross – переднее перекрестие труб Обеспечивает прочность в поперечном направлении силовой схемы

Hoop to A pillar tube – усилитель задней стойки и крыши Предназначен для поддержки дуги на уровне крыши.

Hoop cross – Х-образная растяжка средней стойки Обеспечивает прочность и жёсткость каркаса при опрокидывании на крышу.

Lower rear stay – растяжка от основания средней дуги до задней части кузова Образует гипотенузу треугольника, обеспечивает большую жёсткость и прочность задней части кузова

Mid rear stay – растяжки от средней дуги до задней части кузова Добавляет прочность задней части каркаса, обеспечивает защиту от боковых ударов.

Rear brace – задний Обеспечивает большую прочность кузова и распределяет нагрузку от подвески на основания каркаса, может быть использован для крепления ремней безопасности.

Rear X – задняя Х-образная растяжка Обеспечивает большую прочность задней части каркаса в отличие от диагональной растяжки. Обеспечивает распределение нагрузки от подвески на каркас безопасности (уменьшая нагрузку на кузов в целом). Увеличивает прочность.

Roof cross or roof 'V' – скрещенные или сваренные V-образно трубы у задней дуги Увеличивает жёсткость каркаса и безопасность людей при опрокидывании на крышу.

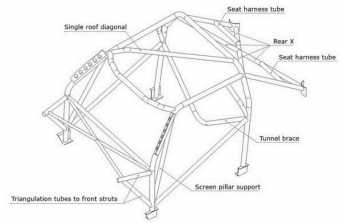

Screen pillar support – поддержка трубы над лобовым стеклом Важный элемент для салонов автомобилей последних лет с большим наклоном лобовых стёкол – обеспечивает поддержку в центре передней части крыши.

Seat harness tubes – труба для крепления ремней безопасности Обеспечивает меньшую длину ремней безопасности и служит для них опорой. Задаёт оптимальные углы при натяжении ремней.

Single roof diagonal – диагональный усилитель крыши Облегчённый вариант усилителя, обеспечивающий меньшую прочность и жёсткость каркаса.

Triangulation tubes in front – Треугольник из труб спереди каркаса Обеспечивает распределение нагрузки от подвески на каркас безопасности (уменьшая нагрузку на кузов в целом). Обеспечивают защиту ног водителя и штурмана. Также обеспечивает защиту от боковых ударов и увеличивает нагрузку на дуги каркаса.

Tunnel brace – Кронштейн крепления каркаса с туннелем Обеспечивает защиту от боковых ударов и поддержку основной дуги в случае переворота на крышу автомобиля. Уменьшает нагрузку на каркас распределяя её на кузов.

Прикрепленное изображениеПрикрепленное изображение
