Уж чему-чему, а распределителю автомобилисты уделяют немало внимания. Его трогают всякий раз, как только работа двигателя покажется сомнительной: проверяют установку зажигания, состояние контактов пре¬рывателя, зазор в них, наличие следов пробоя изоляции на пластмассовых деталях и многое другое. Хорошо если дело ограничивается чисткой и регулировкой. А бывает, что выявляется необходимость в замене какой-либо детали, и тогда задача осложняется. Добираться на СТО не на чем, машина-то не на ходу. Есть, правда, старенький распределитель, тоже «жигулевский», но по виду не совсем такой. Можно ли вынуть деталь оттуда? Или попросту, как это часто делают, собрать из двух один? Отвечая на эти вопросы, давайте поговорим об особенностях разных моди¬фикаций распределителей ВАЗ глав¬ным образом с позиций их взаимоза¬меняемости.

Первенцем в семье «жигулевских» распре¬делителей был Р125, который ставили на двигатели ВАЗ2101, а позднее и на ВАЗ21011. Устройство его хорошо извест¬но автомобилистам из многочисленных описаний и пособий. Главная конструктив¬ная особенность этого узла заключалась в том, что у него не было вакуум-корректора, а автоматическую регулировку опережения зажигания при езде выполнял только центробежный регулятор. Это определялось тем обстоятельством, что карбюратор типа «Вебер» поставлял мотору обогащенную, мощностную топливную смесь, допускаю¬щую некоторые вольности с зажиганием, а требования к расходу топлива в 70-х годах еще не были жесткими.

С появлением двигателей увеличенного литража (1,5 л для ВАЗ2103 и 1,6 л для «2106» и «Нивы»), у которых блок цилиндров стал выше примерно на 10 мм, потребовалось соответственно удлинить ва¬лик распределителя. Это было сделано в модификации Р125Б. Для внешнего отли¬чия Р125Б от Р125 на той части «длинного» валика, которая расположена непосред¬ственно над шлицами (ее диаметр 9,5 мм), делают кольцевую проточку в виде пояска шириной 2 мм. В остальном эти распреде¬лители идентичны. Таким образом, когда вышел из строя Р125, а в запасе есть годный Р125Б или наоборот, можно без особого труда поменять местами их валики, благо эта деталь даже при длительной эксплуатации обычно остается годной.

Выпускали также модификацию Р125В. Единственное ее отличие от Р125В в том, что провод от катушки зажигания крепится не винтом, а посредством штекерного соединения. Отметим, что распределители семейства Р125, совершенно одинаковые, выпускали два предприятия московский завод АТЭ-2 и венгерское объединение «Баконь».

С течением времени требования к авто¬мобилям по расходу топлива и токсичности отработавших газов ужесточались. В связи с этим двигатели ВАЗ начали комплектовать карбюраторами типа «Озон», рассчи¬танными на приготовление обедненной, экономичной топливной смеси. Но этого было недостаточно: потребовалось также пересмотреть конструкцию распределителя, дополнив ее вакуум-корректором и изме¬нив характеристику центробежного авто¬мата. Новые распределители с маркиров¬кой «30.3706» стали устанавливать с 1980 года (для справки: с 1978 по 1980 год Жигули комплектовали несколько «обо¬гащенными» разновидностями «Озона», а распределители оставались прежними). Но¬вое семейство состоит из следующих моди¬фикаций: 30.3706-01 для двигателей 1,2 и 1,3 л (включая ВАЗ2105); 30.3706 для двигателей 1,5 и 1,6 л; 30.3706-02 для двигателей 1,6 л на автомобилях «Нива». Внешние отличительные признаки, определяющие применяемость модификаций, остались прежними: наличие кольцевой проточки на удлиненном валике распреде¬лителей 30.3706 и 30.3706-02, штекерное присоединение провода от катушки зажигания у 30.3706-02. По рабочим характе¬ристикам все распределители нового се¬мейства одинаковы, но в исполнении неко¬торых деталей у отечественных и венгер¬ских изделий появилась разница.

Рис. 1. Характеристики центробежных авто¬матов распределителей ВАЗ. Угол опереже¬ния зажигания показан а градусах поворота коленчатого вала; допустимое отклонение характеристик составляет ±2'. То же отно¬сится к рис. 2.



Рис. 2. Характеристика вакуумного автомата распределителя модели 30.3706.

Однако рассмотрим особенности семей¬ства 30.3706 по порядку.

Характеристики, приведенные на рис. 1, показывают, что центробежный регулятор новых распределителей дает более раннее зажигание при оборотах средних и ниже, то есть в зоне, которая очень употреби¬тельна, особенно при городской езде. Допол¬нительно способствует раннему зажиганию вакуумный автомат (его характеристика показана на рис. 2), который добавляет угол опережения при увеличении разреже¬ния на впуске опять-таки при небольшом открытии дроссельной заслонки. Такое конструктивное решение направлено на повышение КПД двигателя в режимах ча¬стичных нагрузок, чем достигается некото¬рое снижение расхода топлива и содержа¬ния СО в выхлопных газах во время езды. Попутно отметим, что при проверке СО на малых оборотах холостого хода различие между старым и новым распределителями не проявится, поскольку вакуумный авто¬мат в этом случае отключен (отверстие отбора вакуума в карбюраторе перекрыто торцом дроссельной заслонки).

В выпускавшихся ранее распределите лях с вакуум корректором (Р114 для «запорожцев», Р107 и Р118 для «москвичей») поворотная пластина с контактами прерывателя устанавливалась на подшипнике скольжения- Трение в нем довольно велико, при попадании грязи может возникать заеда¬ние, поэтому четкость работы такого автома¬та недостаточна. В 30.3706 пластину уста¬новили на шариковый подшипник 706У, что обеспечило легкость поворота даже при длительной эксплуатации. Но тут появилась другая неприятность: казалось бы, усилий в узле почти нет, а подшипник довольно быстро изнашивается и пластина начинает «болтаться», что приводит к отказу зажигания. Причина заключалась в вибрации, которой сопровождается работа прерывателя. Для обеспечения требуемой долговечности узла с апреля 1984 года завод АТЭ-2 начал устанавливать усиленный под¬шипник 7690906. Его размеры соответственно возросли (наружный диаметр 47 мм вместо 42 мм, ширина 7 вместо 6 мм), поэтому пришлось изменить отливку корпуса: в прежней расточку нужного размера сделать было нельзя. Внешний же вид корпуса при этом не изменился. Что касается распределителей 30.3706 из Венгрии, то в них пока применяются подшипники перво¬начального варианта. На пластине под¬шипник крепится завальцовкой, и заменить его в домашних условиях сложно. Но это и не требуется: в запчасти поставляются комплекты из пластины с подшипником. Они обозначаются индексом 30.3706300 (малый подшипник) или 30.3706300-10 (увеличенный подшипник).Теперь несколько слов о центробежных . автоматах. Чтобы получить нужную харак¬теристику, завод АТЭ-2 для 30.3706 разработал полностью новый узел. Конфигурация его изменилась, поэтому потребовался новый бегунок: прежний, применявшийся на Р125, сюда не встает, и не стоит пытаться приспособить его кустарным способом (отметим кстати, что обратная замена возможна: новый бегунок пригоден для распределителей типа Р125). Весь узел, в сборе с валиком и бегунком, по посадочным размерам взаимо¬заменяем с тем, что был на Р125. Но производить такую замену нельзя, и отнюдь не потому, что характеристики автоматов различны. Дело серьезнее. У нового узла профиль кулачка на 30° смещен относительно токоразносной пластины бегунка. Следовательно, новообразование будет про¬исходить в момент, когда эта пластина находится между клеммами крышки распре¬делителя, а это вызовет ее пробой.

Венгерские специалисты пошли по другому пути: они сохранили детали автомата Р125, а нужную характеристику получили разработкой новых оттяжных пружинок специальной конструкции. Бегунок они начали выпускать такой же, как и АТЭ-2 но, понятно, вполне применим и прежний, от Р125. Правда, небольшой нюанс здесь все же есть. На наружной стороне грузи¬ков центробежного автомата Р125 были углубления для снятия лишнего веса; в гру¬зиках модели 30.3706 объединения «Баконь» углублений нет. Но влияние этой разницы масс очень невелико, и при ремонтных переборках ее можно не принимать во внимание, следя лишь, чтобы оба грузика в автомате были одинаковыми. И еще. Здесь также сместили на 30° профиль кулачка относительно установочных штиф¬тов. Поэтому при любых перестановках кулачок должен оставаться в корпусе той модели, для которой он предназначен.

Венгерская конструкция центробежного автомата оправдала себя, и с апреля 1985 года завод АТЭ-2 принял ее для своих изделий.

Бегунок распределителя 30.3706 внешне отли¬чается от такой же детали предыдущей модели отсутствием радиальных ребер на внутренней поверхности.



Так выглядят центробежные автоматы: сле¬ва P12S, справа 30.3706, выпускав¬шийся заводом АТЭ-2 с 1980 по 1985 год.

Следует упомянуть еще об одной «мелочи», которая иногда озадачивает автомобилиста при ремонте. Простое дело заменить контакты прерывателя. Но бывает, что новую контактную пару никак не удается поставить в распределитель типа 30.3706 не хватает длины проводка. Это значит, что данная контактная пара предназна¬чалась для Р126, и проводок у нее при¬мерно на 10 мм короче, чем нужно. Но не только: он еще и недостаточно гибкий, а значит, будет оказывать вредное сопро¬тивление повороту пластины. Поэтому не следует надставлять, лучше перепаять про¬водок от износившейся пары или сделать новый из тонкого мягкого провода.

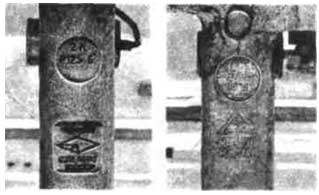

Так на корпусах распределителей указываются их модификации и завод-изготовитель (слева Р125Б завода АТЭ-2, справа 30.3706-01 объединения «Баконь»).

Еще один практический совет, касаю¬щийся распределителей типа 30.3706. Если вышел из строя подшипник поворотной пластины, а заменить его нечем, это не значит, что машину нужно ставить на прикол. Подшипник следует жестко засто¬порить (расклинить) при помощи каких-либо подручных средств или так, как было опи¬сано в «За рулем» (1984, № 9, «Ремон¬тируем «Жигули»). Трубку вакуум-коррек¬тора при этом лучше отсоединить и заглу¬шить. Такая операция сделает прерыватель неподвижным, и после установки нужного зазора в контактах он заработает устой¬чиво. Регулировать опережение при этом будет только центробежный автомат, поэтому динамика и экономичность автомобиля несколько ухудшатся. Но в качестве вре¬менной меры такое решение пригодно.

В заключение стоит напомнить, что в корпусах Р125 и 30.3706 установочные фиксаторы крышки распределителя (сами крышки у всех вариантов одинаковы) смещены на 180°. Это следует иметь в виду при замене моделей: монтировать прибор на двигатель нужно так, чтобы положение токоразносной пластины бегунка соответ¬ствовало нумерации на крышке распреде¬лителя.
