Желание, произвести в своей семерке подобную переделку, у меня родилось довольно давно. Причин тому несколько. Во-первых, рост у меня около 190 см и мне постоянно приходилось тянуться к пятой передаче. Во-вторых, надоело махать руками по всему салону при переключениях хотелось короткоходного рычага, а если обрезать штатный, то доставать до него будет проблематично. В-третьих, у меня в планах установка торпеды от какого-нибудь «инохода» и не обязательно от BMW рычаг в этом случае может мешать. Ну и, в-четвертых просто эстетика.

Поиск информации о способах реализации (в котором помог наш любимый сайт www.vaz.ee) привел к механизму переключения передач от Нивы-Шевроле. Весь механизм представлен на рисунках 1-3.

Наименование запчасти
Номер запчасти
1. Чехол 2123-1703101
2. Крышка 2123-1703100
3. Чехол 2123-1703096
4. Болт М6х14 10902121
5. Шайба 6 пружинная 10516470
6. Накладка 2123-1703317

7. Корпус 2123-1703204
8. Корпус нижний 2123-1703209
9. Прокладка 2123-1703240
10. Гайка М8 16100811
11. Шайба 8 пружинная 10516670
12. Шайба 8 12647001
13. Демпфер 2123-1703396
14. Кронштейн 2123-1703460
15. Болт М8х20 с пружинной шайбой 13825821
16. Опора задняя 2123-1703430
17. Кольцо распорное 2123-1703439
18. Шайба 2123-1703437
19. Шайба 10 10516870
20. Гайка М10х1,25 12164721
21. Пластина опорная 2123-1703450
22. Гайка М6 15896211
23. Болт М6х50 10903621



Наименование запчасти
Номер запчасти
1. Шайба 6 12639701
2. Фланец 2107-1703092
3. Прокладка 2123-1703089-01
3. Прокладка 2107-1703089
3. Прокладка 2107-1703089-01
4. Пружина 2123-1703120
5. Шайба сферическая 2123-1703094
6. Опора шаровая 2107-1703091
7. Кольцо стопорное 2123-1703198
8. Кольцо уплотнительное 2123-1703210
9. Рычаг выбора передач 2123-1703057
10. Кольцо уплотнительное 2107-1703210
11. Пружина 2107-1703076
12. Планка направляющая 2107-1703097
13. Шайба направляющая 2107-1703098
14. Гайка М6 15896211
15. Шайба 6 пружинная 10516470
16. Втулка 2110-1703226
17. Чехол тяги 2123-1703145
18. Тяга привода в сборе 2123-1703138
19. Ось шарнира тяги 2123-1703178
20. Корпус шарнира 2123-1703162
21. Чехол корпуса 2123-1703225
22. Корпус рычага выбора передач 2107-1703204
23. Прокладка 2107-1703240-01
23. Прокладка 2123-1703240-01
23. Прокладка 2107-1703240
24. Пластина направляющая 2107-1703090
25. Болт М6х35 10903021



Наименование запчасти
Номер запчасти
1. Втулка дистанционная 2110-1703227-01
1. Втулка дистанционная 2110-1703227
2. Втулка 2110-1703226
3. Упор блокировочный 2123-1703108
4. Болт М8х50 16044221
5. Наконечник тяги 2123-1703170
6. Чехол 2123-1703200
7. Хомут 2123-1703146
8. Шайба 8 пружинная 10516670
9. Болт М8х35 16043921
10. Рукоятка рычага 2123-1703088
11. Рычаг переключения передач 2123-1703080
12. Шайба 8 пружинная 10516670
13. Гайка М8 16100811
14. Прокладка 2123-1703195-01
14. Прокладка 2123-1703195
15. Кольцо стопорное 1118-1703198
16. Ползун 2123-1703215
17. Пружина 2123-1703086
18. Корпус 2123-1703194

После того, как стало ясно, что необходимо приобрести, начался поиск комплектующих. В результате был приобретен привод механизма выбора передач в сборе за 652 рубля, а также корпус механизма переключения передач в сборе с приводом механизма переключения передач за 2000 рублей. Но, в приобретенных комплектующих, отсутствовали некоторые детали. В корпусе механизма переключения передач отсутствовали детали позиций 10-20, но они инее были нужны, а вот отсутствие деталей позиций 1-3 разочаровало, особенно отсутствие пыльника позиции 3. В приводе механизма переключения передач отсутствовали детали позиций 7-9, но их заменил хомутом с регулировочной втулки рулевого наконечника. Зато привод механизма выбора передач оказался полностью комплектным.

Монтаж механизма решил совместить с запланированной переборкой КПП, но предварительную примерку сделал. Примерка показала, что ручник придется сдвигать назад и это, честно говоря, озадачило В итоге, пока перебирал коробку, проконсультировался с народом на форуме. Кстати, хочу выразить свою благодарность Dr_Kotik и gerzik за консультации в этом вопросе.
Итак, коробка передач перебрана и стоит на машине, ручник снят начал монтаж новых деталей.

Привод механизма выбора передач на КПП легко монтируется из салона, поэтому он был прикручен первым. Далее я разобрал сам механизм переключения передач, отрихтовал опорную пластину (она изначально изогнута) и обрезал лишнее. Фотографию доработанной пластины я не делал, зато есть фотка отрезанного куска, он на рисунке ниже.

Рисунок 4.

Теперь настал черед установки самого механизма. Корпус шаровой опоры рычага стал перед траверсой передних опор салазок сидений. В тоннеле под этот корпус я не стал ничего вырезать. Механизм закрепил двумя болтами М6 в передней части опорной пластины, просверлив сквозные отверстия через пластину и кузов. Гайки закручивал через шайбы увеличенного наружного диаметра (чтоб не проминать металл кузова) и гровера. Установленный механизм на рисунках 5, 6. Задняя часть опорной пластины оказалась поднятой примерно на 20-30 мм, но это является необходимым для нормального включения задней передачи. На двух болтах механизм довольно жестко зафиксировался, поэтому я на стал фиксировать заднюю часть пластины. Задняя часть механизма на рисунке 7.

Рисунок 5.



Рисунок 6.



Рисунок 7.

Вообще я бы советовал разогнуть рычаг и при установке сместить механизм левее ближе к центру. У меня, как можно заметить, он смещен вправо.
Перед скреплением тяг хомутом необходимо выставить положение рычага так чтобы на нейтралке и при включении 4-ой передачи не мешался фиксатор задней передачи (думаю, понятно, что сама КПП должна при этом быть на нейтралке). После того, как рычаг выставлен, можно затягивать хомут. Да, перед закреплением механизма желательно вставить на место бороду, а то потом надо будет либо все разбирать, либо ломать нижнюю перемычку бороды. Вид с установленной бородой на рисунке 8.

Рисунок 8.

Настал черед ручника, который необходимо сдвинуть назад.

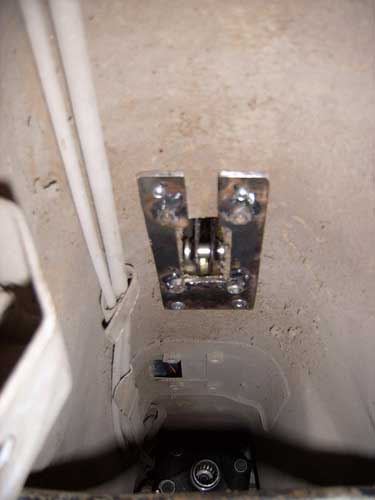

Первоначально хотел установить ручник с 09 и пустить трос ручника над карданом. Сделал базу для крепления рычага, которая представляет собой металлическую пластину толщиной 3 мм с вырезом под язычок ручника. В пластине просверлил четыре отверстия для крепления рычага и нарезал в них резьбу М6, в отверстия вкрутил болтики и накрутил на них гайки, гайки приварил, а потом прогнал резьбу. Это было сделано, что бы обезопасить себя от возможного срыва резьбы. Ширина пластины равна ширине опорной площадки ручника, а длина больше на 20-25 мм в каждую сторону, чтоб можно было пластину приклепать к кузову. В кузове вырубил отверстие под язычок ручника и прикрутил пластину, а потом приклепал ее к кузову. Следом прикрутил ручник и полез под машину мерить, что получилось. Оказалось, что язычок ручника расположен точно над подвесным подшипником кардана. Чтобы последний встал на свое место необходимо опускать его траверсу вниз примерно на 8 мм, а если добавить еще и ухо девяточной тяги тросика, то вылезут и все 12-15 мм. А такое смещение может отрицательно сказаться на работе эластичной муфты Кроме того, оказалось что я слишком далеко сдвинул ручник это показала примерка кожуха тоннеля с пятнашки, купленный перед этим за 300 рублей. Таким образом, можно сказать, что первая попытка переноса ручника оказалась не удачной. Приклепанная пластина и установленный ручник на рисунках 9, 10.

Рисунок 9.



Рисунок 10.

Поиск оптимального инженерного решения данной проблемы привел меня к варианту организации кулисного привода ручника (с учетом уже проделанной работы, это, на мой взгляд, явилось наиболее простым решением).

Использовал два ручника с классики (второй пришлось докупить за 250 рублей). С первого ручника срезал сам рычаг вместе с собачкой трещотки. Поверх штатного поводка тросика приварил пластину (толщина 6 мм), повторяющую контуром поводок, с отверстием O8 мм. Отверстие должно быть строго симметрично пальцу на поводке, как если бы развернуть поводок на 180°. Межцентровое расстояние 72 мм. Получившийся, в итоге, доработанный остаток ручника, закрепил на штатное место. Как это выглядит видно на рисунках 11, 12.

Ко второму ручнику приварил точно такую же пластину, а, затем, срезал поводок. Второй ручник на рисунке 13.

Рисунок 11.



Рисунок 12.



Рисунок 13.

Теперь нужно было закрепить второй ручник. Местоположение его определил примеркой с кожухом тоннеля. Примерка показала, что его необходимо переместить вперед и вправо, относительно предыдущей установки девяточного ручника (в кожухе тоннеля с пятнахи ручник смещен влево). Для этого я вырезал стальную пластину (толщина 5 мм) и закрепил ее 4-мя болтами М6, на, приготовленную ранее, базу смещенного ручника. Длина пластины соответствует длине привалочной поверхности ручника, а ширину определил, исходя из необходимого смещения. Прикрученная пластина на рисунке 14.

Рисунок 14.

Теперь можно крепить ручник. Для крепления задней части рычага просверлил отверстия в пластине, а затем нарезал в них резьбу М6 (под нарезку резьбы М6 надо сверлить O5 мм). Под крепление передней части просверлил кузов насквозь и закрепил болтами М6 с затяжкой гайками под днищем. При установке ручника под заднюю часть подложил шайбы заднюю часть необходимо поднять на 10 мм. Установленный ручник на рисунках 15, 16.

Рисунок 15.



Рисунок 16.

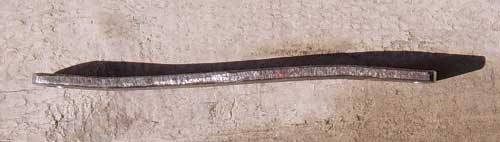

Связал два ручника тягой, изготовленной из 6-ти мм стали. Тяга на рисунках 17, 18.

Рисунок 17.



Рисунок 18.

Пальцы для установки тяги сделал из длинных болтов М8 с головкой под внутренний шестигранник. С болтов срезал резьбовую часть и сточил головку, затем просверлил отверстие под шплинт. Собранный механизм на рисунках 19, 20.

Рисунок 19.



Рисунок 20.

Как видно, на приведенных выше фотографиях, я закрепил тягу с внешней стороны поводков. Сейчас хочу разобрать все это и перезакрепить тягу на внутреннюю сторону поводков, так как тяга в таком положении мешает установке кнопки обогрева заднего стекла с пятнашки в штатное место кожуха, в котором должна быть кнопка подогрева сидений.

После окончательной сборки механизма в салоне, собрал всю схему привода стояночного тормоза под машиной (она не претерпела изменений) и проверил работоспособность все работает просто отлично. Затем установил кнопку ручника, правда ее основание пришлось намного подрезать.

Далее занялся установкой кожуха тоннеля. Но прежде установил на место водительское сидение. Главный минус установки пятнадцатого кожуха в том, что с ним штатные сиденья не сдвигаются до конца, и до задних болтов крепления салазок не доберешься. Чтоб закрепить кожух к бороде, я удалил из последней боковые решеточки и приклепал к ней две пластинки из миллиметровой нержавейки (нашлись в гараже кусочки). К этим пластинкам прикрутил кожух двумя винтами. Крепление на рисунках 21, 22. Заднюю часть кожуха крепить не стал, так как он оказался настолько зажат сиденьями, что его и пошевелить-то тяжело.

Рисунок 21.



Рисунок 22.

Следующим этапом подключил кнопку задних противотуманок от пятнашки. Схема подключения на рисунке 23. Контакты А, В это подсветка кнопки. Белый провод тянул от подсветки прикуривателя. За кнопку отдал 80 рублей. Ставил ее в правое гнездо кожуха. Переносить кнопку пришлось потому, что штатная семерочная кнопка, установленная в бороде, мешала ходу тяги переключения передач. Теперь, как я уже писал выше, мне надо переставить тягу и смонтировать в левое гнездо кнопку обогрева заднего стекла. Подключается она аналогично. Надо будет только исключить включение лампочки в кнопке при включении наружного освещения. Гнездо в бороде, оставшееся от кнопки задних противотуманок, закрыл штатной заглушкой нашлась в гараже.

Рисунок 23.

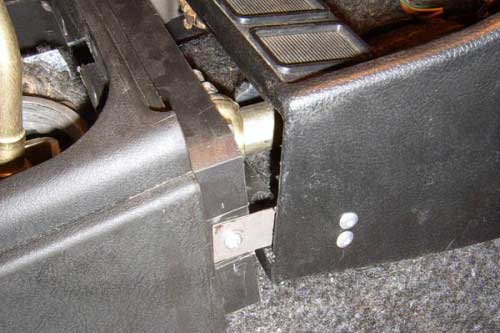

Теперь надо было закрыть щель между бородой и кожухом. Для этого изготовил накладку. Сделал я ее из миллиметровой стали ножницами по металлу вырезал полосу, согнул по контуру щели и отрезал с боков все лишнее. Затем обтянул ее кожей со старой куртки. Закрепил внизу двумя саморезами. Накладка на рисунке 24.

Рисунок 24.

Далее занялся нишей бороды. В ней, мало того, что осталась дыра от старого рычага КПП, так еще пришлось сделать вырез, что бы тяга переключения передач свободно перемещалась. Решил поставить фальшдно, чтоб закрыть все это безобразие, а заодно получить полочку для мелких вещей. Для начала с алюминиевого уголка размером 25х25 мм вырезал опоры. Одну полку уголка уменьшил на 10 мм (а то высоковато получалось). Затем уголки приклепал к нише. Из остатка настенной МДФ панели (осталась после ремонта в комнате) выкроил полочку. Обтянул ее кожей и закрепил на уголки саморезами. Результат на рисунке 25.

Рисунок 25.

После этого обрезал рычаг переключения по высоте. Это уж каждый должен делать под себя.

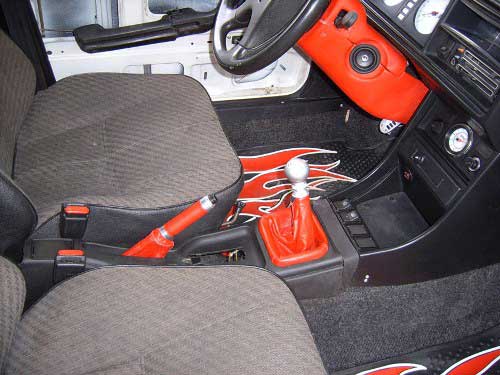

В качестве последнего штриха поставил самодельную рукоятку ручника мне ее выточили из алюминия на родном заводе, а, после, я ее обтянул красной кожей. Чехол ручника от prosportа я поставил еще до установки кожуха тоннеля. Вот только его пришлось немного порезать, чтоб прошла тяга. Поставил чехол рычага КПП от того же prosportа и саму рукоятку. Законченный внешний вид на рисунке 26. Общий план салона на рисунке 27. Кстати, должен сказать, что и немного промахнулся, купив «голый» кожух, не укомплектованный пепельницей и заглушкой ручника. Поэтому в этих местах пока зияют дыры.

Рисунок 26.



Рисунок 27.
