Датчик фаз для классики своими руками

15-02-2009 15:05
37176
Рейтинг:

1

Голосов 1
Размер шрифта: A A A A

Помните фразу которой начиналась известная статья «Итак, вы решили сделать скачёк в эволюции и пересесть с архаичного карбюратора на современный впрыск .» ?


Ну сделали, ну хорошо, а ведь хочется большего Следующим шагом я считаю должен стать перевод с попарно-паралельного на фазированный впрыск , который имеет достаточно преимуществ по сравнению с первым и не имеет минусов. Для этого достаточно поставить галочку во флагах комплектации напротив фразы «Датчик фаз» и внедрить этот самый датчик в систему. Если с первым справиться любой школьник, то со вторым сложнее: штатно на классические двигатели он не устанавливался никогда, да и переделка ГБЦ под него операция не из приятных, да и можно дров наломать. Предлагаю Вашему вниманию метод изготовления ДФ по методике уважаемого RXO. Что нам понадобится?

Совсем немного:

  1. Б/к трамблёр (без разницы, от нивы или от классики)
  2. Разъем датчика холла (можно взять с косы коммутатора)
  3. Болгарка (ну на крайняк ножовка по металлу )
  4. Несколько свёрел D=3-5 мм
  5. Клей Поксиполь (ну или там холодная сварка и т.п.)

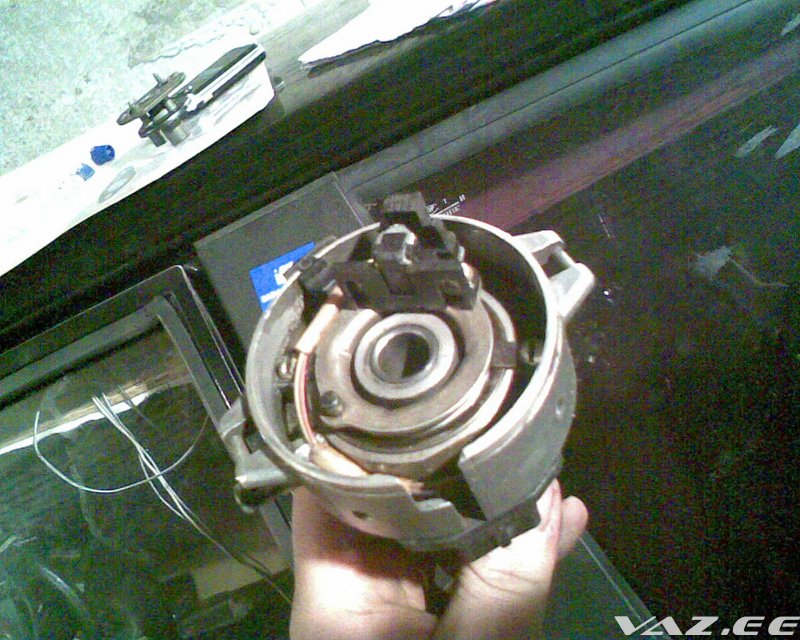

Начинаем с разборки трамблера до основания, сию операцию не буду описывать там всё предельно просто и понятно, да и описано в каждой мурзилке. После разборки советую очистить всё от смазки и грязи. И для профилактики не вредно, да и работать будет приятнее. Значит начинаем с того что зафиксируем подшипник на котором перемещался ДХ(датчик Холла), я это сделал так: cначала удалил всю смазку из подшипника нагрев его на горелке и потом очистителем карба выдул не вытекшую смазку. Далее промыл его в 646 растворителе дабы обезжирить. Потом намешал поксиполя и замазал им всю щель между кольцами подшипника.

Можно его на часок отложить пока клей высохнет, после этого напильником выровнять нижнюю поверхность колец подшипника, это нужно что бы он нормально сел в посадочное место.
Следующим шагом будет редактирование шторок 3 (!) из них просто отпиливаем под корень. С последней чуть-чуть по хитрее нам нужно что бы остался только зубчик который бы только перекрывал ДХ, так что оставляем только его. Я сделал его шириной 1.1 мм .

Готово. Пойдём дальше.
Теперь надо жестко закрепить шторки на штоке трамблёра, тут всё просто либо запаиваем окошко в пластине на которой были смонтированы грузики, либо поступаем ещё проще просто сверлим в произвольной точке отверстие диаметром 3.8 и просто вставляем зубец туда, полезнее сделать диаметр чуть-чуть меньше чтобы зубец плотно сел.



Для надёжности и исключения люфта можно еще раз попользовать поксиполь (не забываем о обезжиривании поверхности, не то он легко отваливается ! )
Вот собственно и всё, теперь собираем детали в порядке обратном снятию. Грузики с пружинами и ВР просто выкидываем, они тут теперь без надобности. ДХ на обездвиженном подшипнике располагаем уже как нам удобно , ну или как позволят провода.



Не забываем смазать шток моторным маслом. Вот и он готовый ДФ.
И ещё пару моментов для исключения лишних люфтов можно подмять один шлиц на штоке экс-распределителя, но делать это нужно архи аккуратно т.к. есть возможность его вообще не вставить потом .
И для эстетов крышка для этого девайса изготавливается очень легко: просто отпиливается на таком расстоянии, что бы внутренности ДФ не выступали и накрывается куском пластика смазанным пресловутым моментом или поксиполем. После высыхания шов шлифуется и выравнивается, крышка красится в произвольный цвет, и готово !





Хотя тут свобода творчества можно и прозрачную крышку сделать и т.д. и т.п.
Осталось его установить, советую делать это попутно с регулировкой клапанов выставляем метку на распредвалу и вставляем наш ДФ так, что бы зубец шторки перекрывал ДХ, закручиваем гайку крепления и всё! Но перед тем как поставить галку во флагах комплектации надо ещё его подключить. Вот примерная схема:



Т.е. осталось только найти в близлежащей проводке от мозгов провода раздающие +12в на датчики и массу и привязаться к ним, затем сигнальный провод прокинуть по гофрам (можно и рядом) до разъема мозгов и посадить его на 8ю ногу. Если у вас нет мамки в разъеме на восьмой ноге можно взять её с 5ой ноги (питание на клапан продувки адсорбера, подходит тем у кого он не установлен и не планируется). Вот теперь довольные ставим галку во флагах комплектации, закатываем новую прошивку и едем кататься уже на фазированном впрыске! Если вдруг после запуска появиться ошибка ДФ, советую проверить все электрические соединения и собственно сам ДХ(метод вставления ножовочного полотна, при вставленном на сигнальном выходе должно быть +5..12в, при пустом 0 )

Огромное спасибо товарищу RXO за этот метод и помощь в написание статьи !
Извиняюсь за качество фото , но мой фотик на днях поиграл в водолаза , но я думаю тут и на словах всё понятно .

Автор: accord_21074(C)

    тэги не добавлены

  • 30-11-2010 00:53
    crunch600
    4

    не понятно что за прибор внутри трамблера?где его взять

  • 09-02-2010 12:08
    Тюнер
    3

    ....оставив всего один кулачек на валу...

  • 09-02-2010 12:03
    Тюнер
    2

    Можно помоему так же использовать и трамблер от контактрой системы зажигания, там как раз 1 провод +12 дает 4 раза за оборот вала трамблера....

  • 16-02-2009 15:32
    AccorD
    1

    Я сделал его шириной 1.1 мм . (читай 11мм или 1.1 см )

    И дополнение : важно что бы коса форсунок была такая же как от фазированного впрыска на ПП семействе (хотя можно и имеющуюся перекроссировать под фазированный ), а то даже с фазированным останется попарно-паралельный :)

    В очередной раз спасибо RXO за исправления .
